停车场布线方案

返回列表发布人:admin   发布时间:2021-08-18  17:37:29

作为以遥控控制为主导(具备手动控制功能)的安赛霸位牌车位锁,不仅配有12v可充蓄电池供电,而且还可采用220v交流电供电

深圳市安赛科技有限公司,3G车位锁无线网络控制系统介绍与使用安装


一、介绍



【概述】

该无线网络系统是我国完全靠自己研究开发出的**款拥有自主知识产权的无线网络系统,研发单位为深圳市安赛科技有限公司。

该无线网络系统采用***开放可免费使用的ISM频段频率进行通信,无需支付频率使用费,也无需向政府申报无线频率使用许可证,这对无线网络的大规模商用提供了保证。

在该无线网络的设计方面,采用了网络中的IP技术,无线阅读器、无线唤醒卡以及无线中继节点都有自己特定的IP地址,相关数据和控制信息可以通过无线网络传送到与IP地址匹配的无线节点上,从而实现对无线节点(车位锁)的全自动控制。

【特点】

无线路由算法效率高,可以迅速地传送信息,时间延迟在毫秒级别内;

具有防冲撞抗干扰的能力,多个无线节点同时工作,不会影响无线网络的性能;

无线唤醒卡及各无线节点功耗低,都控制在微瓦级别,环境和人不会有任何影响,和现在已有的手机无线网络信号相比,可以忽约不计;

低成本,由于该无线网络完全采用自主的开发的技术,没有采用任何国外的无线网络芯片(一个国外的无线网络芯片至少也有上百元),成本优势明显

容量大,每个无线节点都有自己的IP地址开关,IP地址开关数越多,网络的容量越大,目前可以控制4500台车位锁。

【组成部分】

   1、微波自动发射器。置于车内。负责信号发射。


【工作原理】

车辆在进出停车场出口时,置于车内的无线唤醒卡将被安装于进出口的无线阅读器唤醒,该唤醒卡的IP值被无线阅读器读取并传给无线网络。当与该唤醒卡IP值匹配的车位锁的无线节点收到该唤醒卡的IP值时,便判断该车是进还是出,若是进,则车位锁将下降,若是出,则将车位锁将升起来,从而实现车位锁的完全自动无线控制。



二、安装使用指导



<一>唤醒式发射器的安装


<二>阅读器的安装

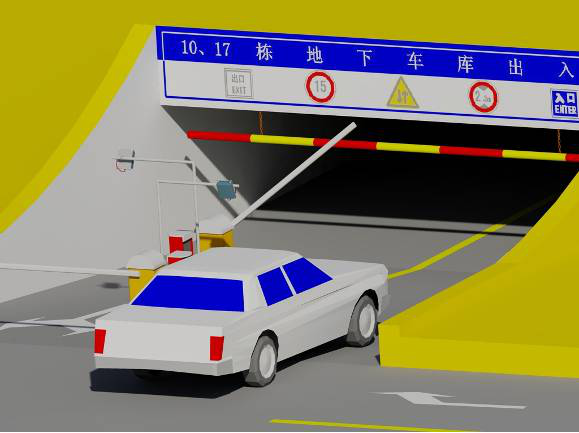

阅读器分别装在车库的出口和入口处(图1),它与发射器的角度和距离直接影响信号接收的质量。因此在安装的时候要充分考虑角度跟距离的问题。阅读器接收信号的角度是90度(正对),距离是7米,长距离是15米。因此,为解决这样的问题,可做一个90度折弯的支架(图2),或则直接装在入口龙门牌的位置。


<三>中继接点的安装



阅读器的发射距离为0~15米,如果阅读器与车位锁的距离在这个范围内则不用中继节点,如果超过这个范围,则需要.一般情况下,出入口的距离是比较长,传输信号的质量也不是很好,中继节点的信号发射范围是0~20米,因此你可根据情况在出入口的适当位置(拐角处、墙面、天花)安装中继节点。

到了车库内后,只要在车位锁疏松的地方装一些即可,密集的地方可完全不用考虑,因为3G车位锁本身也是个中继节点,即可接收信号,也可转发信号。



3G车位锁无线网路车位控制系统报价单



编号

项目

数量

单价(元)

总费用(元)

备注

1

远距离阅读器

2

4800.00


免费保修两年

2

发射器

315

130.00


免费保修两年

3

无线网络车位锁

315

880.00


免费保修一 年

4

变压器

10

80.00


保修一 年

5

电缆线

500

3.00


5芯线金龙鱼

6

不锈钢固定架

2

400


204不锈钢

7

合计





11

安装调试费用

[10]*10%




12

工程税收

[10+11]*6%




13

总合计
